为什么金属板需要v形槽？
卧式高速刨槽机采用坚固床身与高精度主轴，实现板材的高速刨槽加工。
观看视频为什么金属板需要v形槽？
 |
 |
刨槽，又称V型开槽，是一种对平面钣金进行开槽的工艺，它是剪板和折弯工艺的一道辅助工序。经刨槽加工过后的钣金，在剪板、折弯时有了参考线，并且在折弯后可去除圆角，实现直角折弯。
刨槽是板材弯曲成形的辅助工序，在板材需要弯曲成形的弯曲线处利用特殊的设备刀具刨切出V型槽，使材料易于折弯成形且弯曲角外R能达到最小化，再用折弯机或手工折弯成型，以此方法加工完成并达到产品外观要求。V型槽的深度、宽度、角度可以通过刨切加工时的进刀量和刨刀形状来保证。
GSHM卧式高速刨槽机是一款专业的刨槽设备，适用于所有金属板，不锈钢板、铜板、铝板、镀锌板等。
产品概述

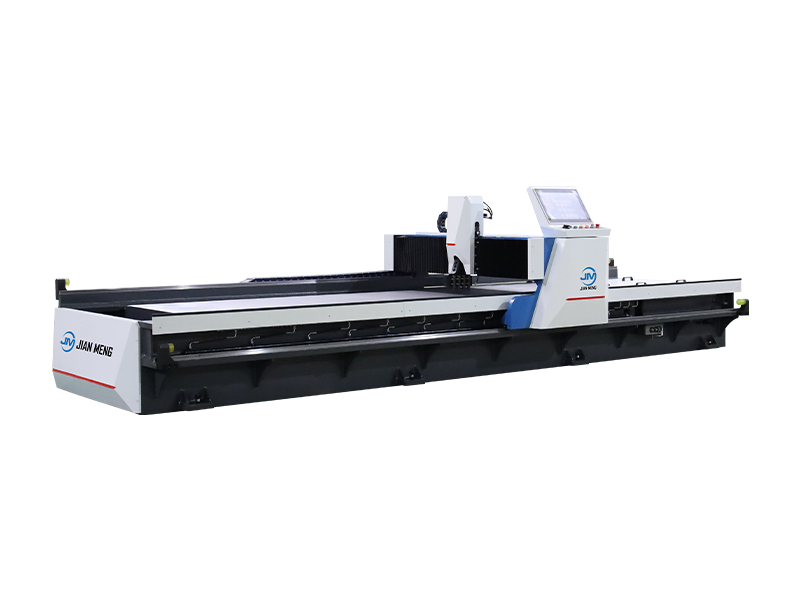

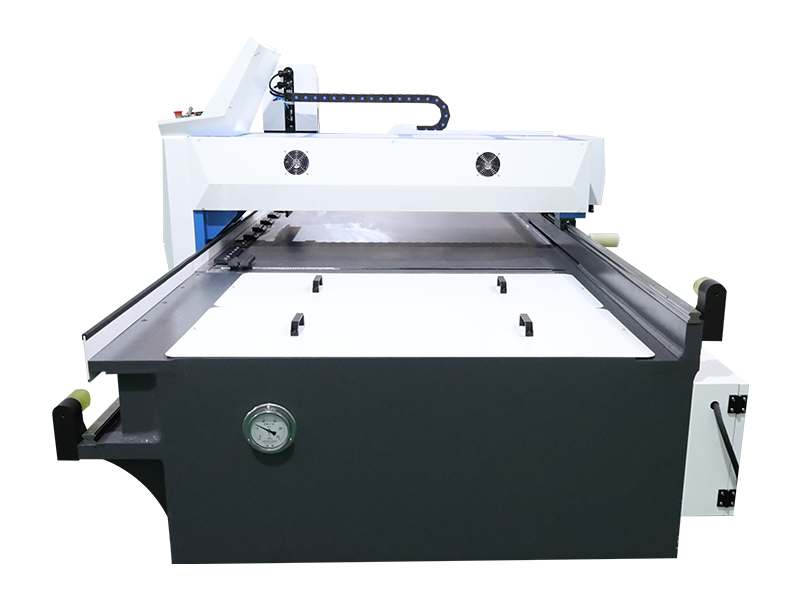

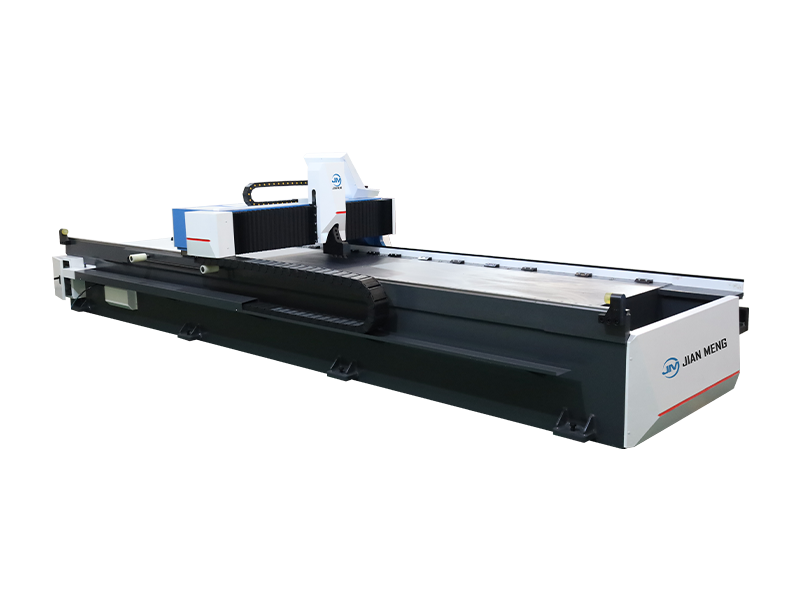

 正视 |
 分体 |
 前后侧 |

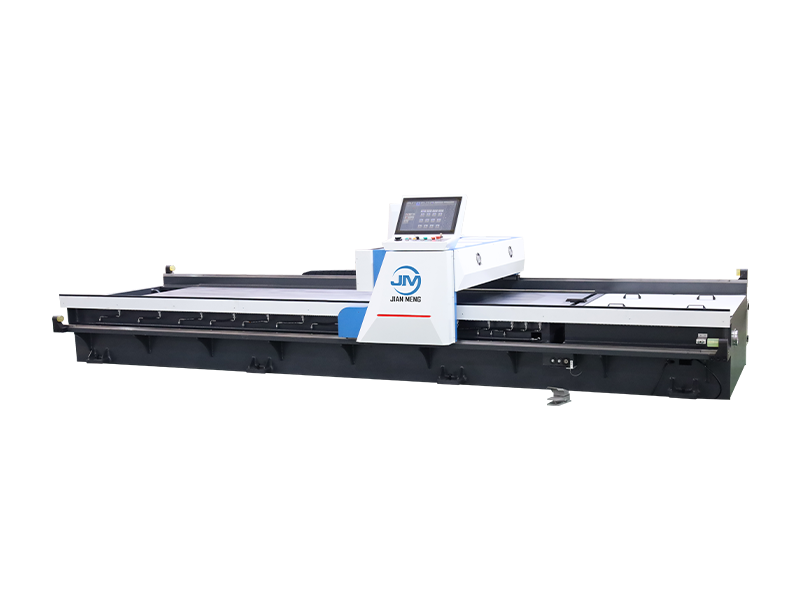

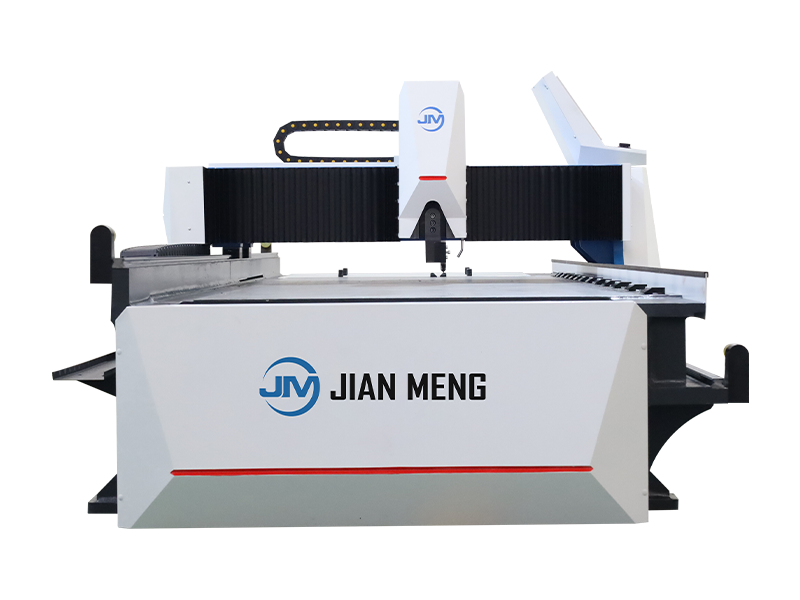

 正视（单头） |

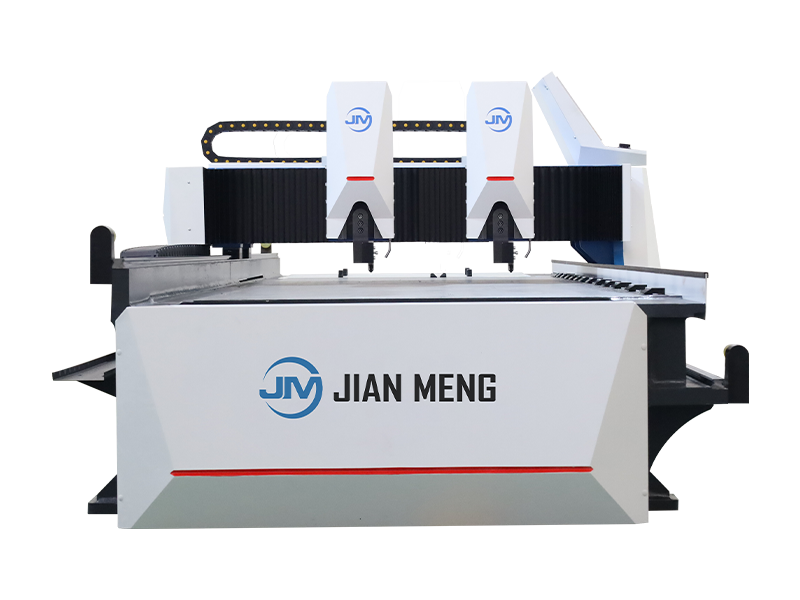

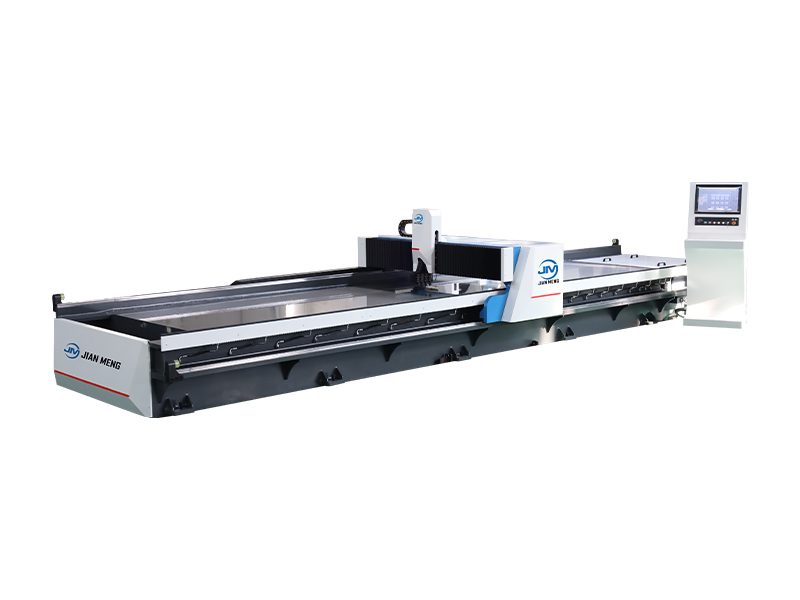

 正视（双头） |

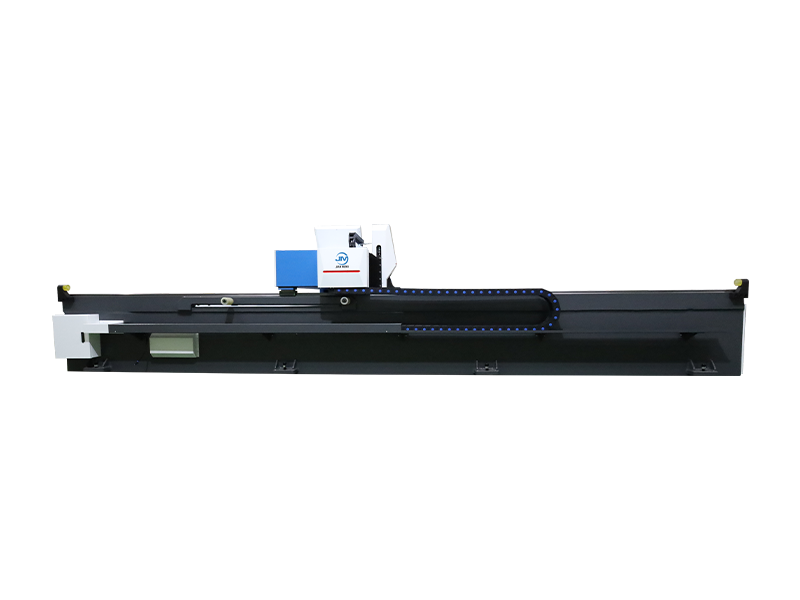

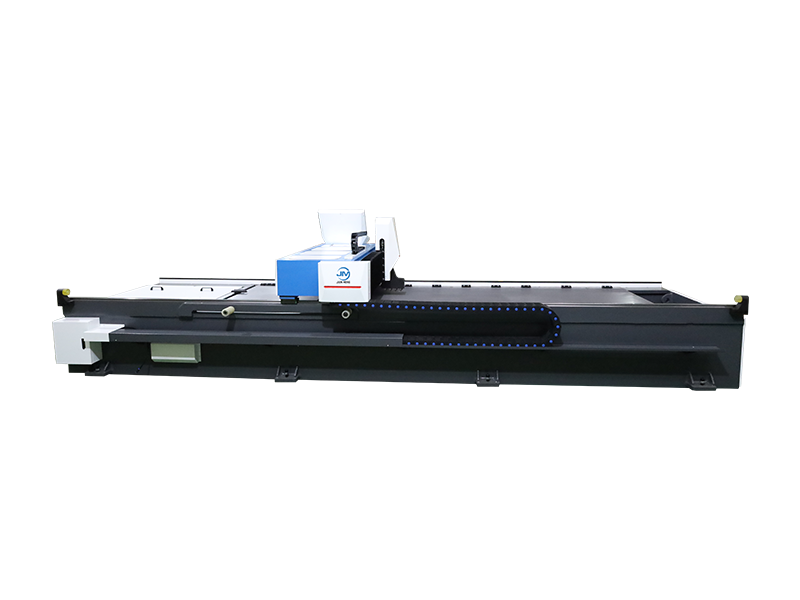

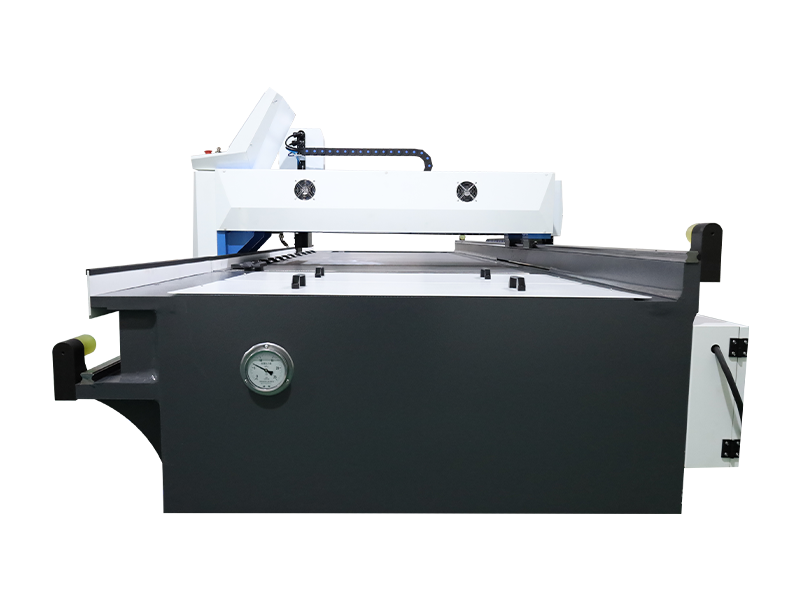

 后视 |
 后视 |

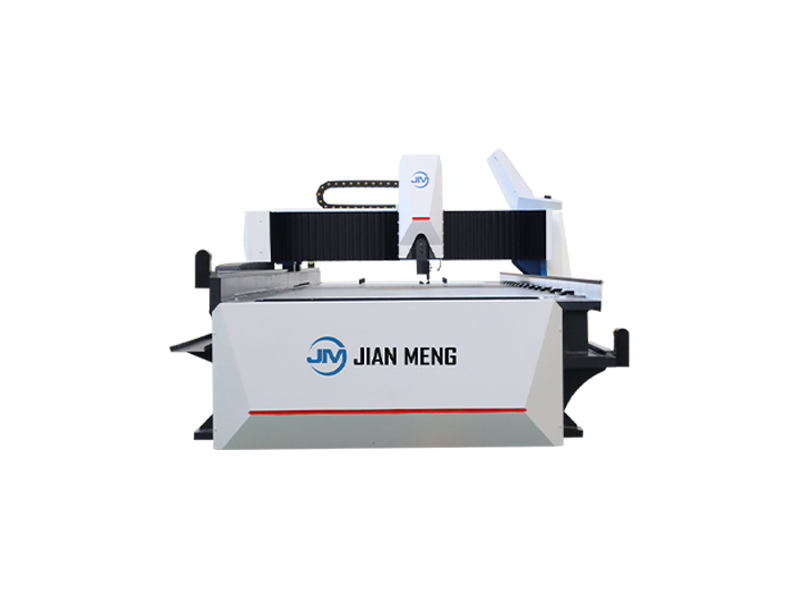

 前视（单头） |
 前视（双头） |
 背视 |
 背视 |
简盟GSHM卧式V型刨槽机的刨槽速度高达120 m/min，重复精度±0.02 mm，兼容不锈钢、铝合金等多种板材。液压自动夹紧系统，19寸工业触摸屏一键编程，助力精密折弯前处理。

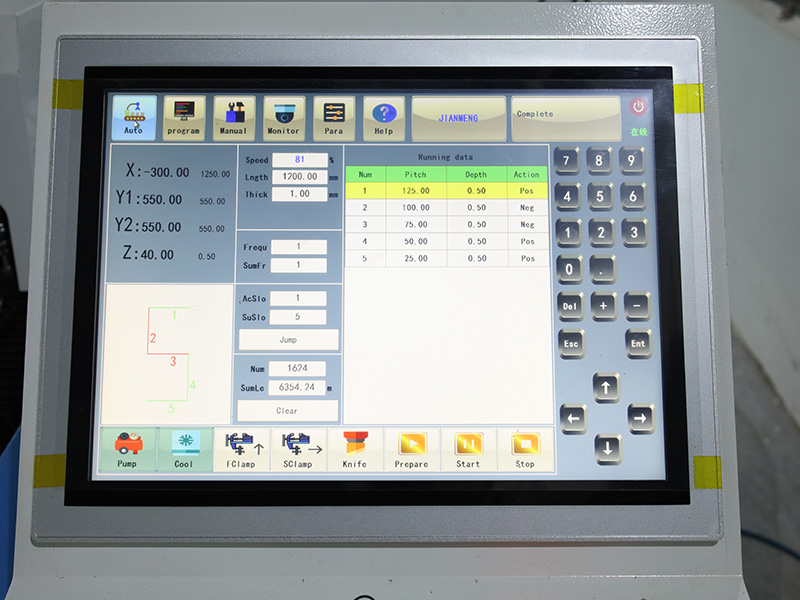

简盟自主研发的刨槽软件
基于Windows生态的数控操作系统。
· 17寸工业触摸屏
· 操作简单易学
· 自动计算尺寸
· 折弯示意图
· 手绘图形输入
· 自动计算产能
· 一键自动循环
· 一键换刀
· 增加折弯精度
卧式结构

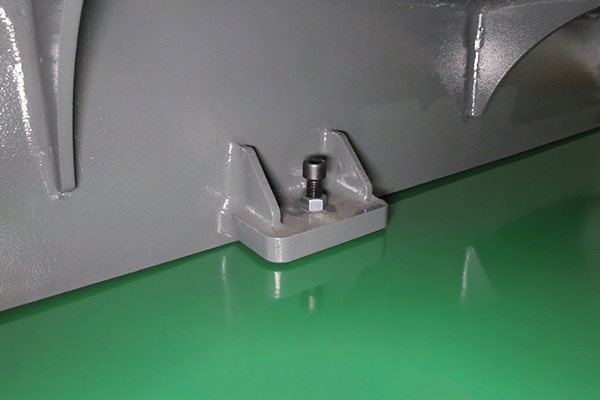

简盟卧式刨槽机以卧式龙门框架为骨架，机座与横梁经电炉回火消除焊接应力，保证机床高刚性与稳定性；整体机架一次装夹数控精加工，确保安装面平行垂直；低合金、高强度的钢台面经自刨处理平整光滑，加工时板材静置不动，避免磨损，尤为适用于装饰类及镜面板材的精密加工。

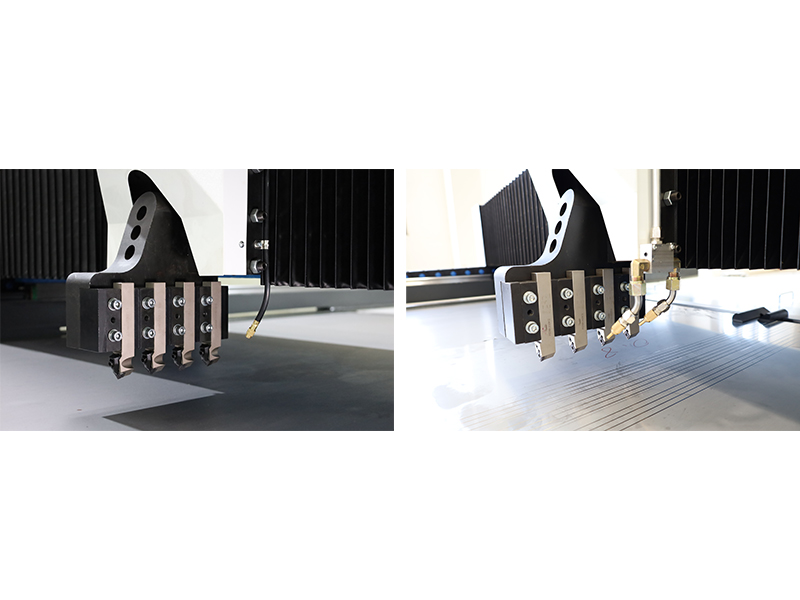

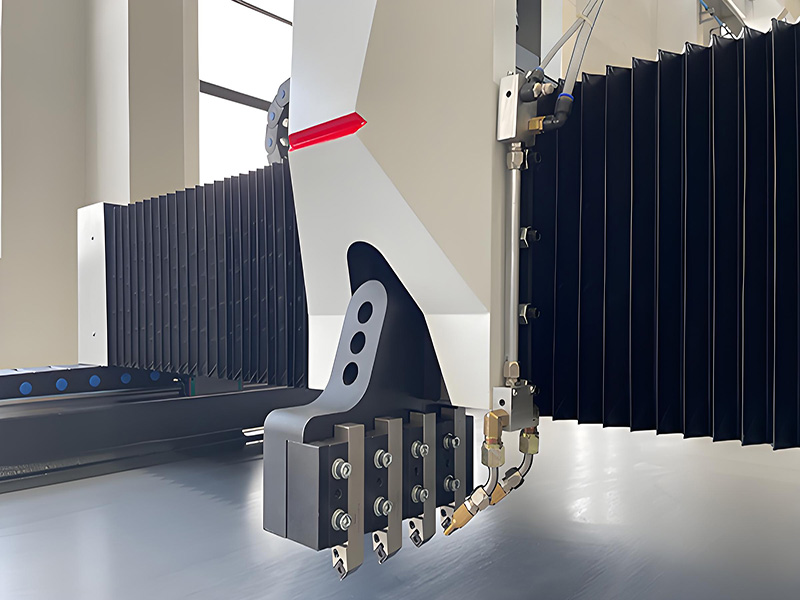

一体式刀架

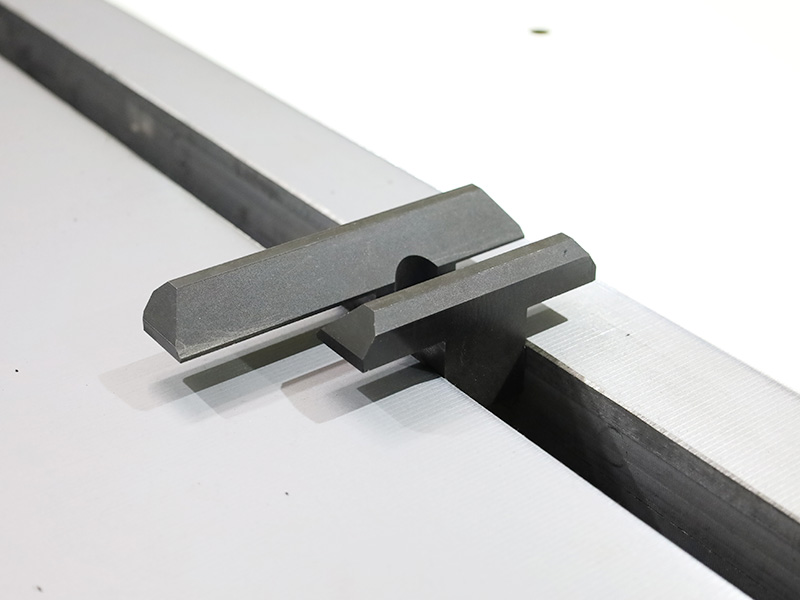

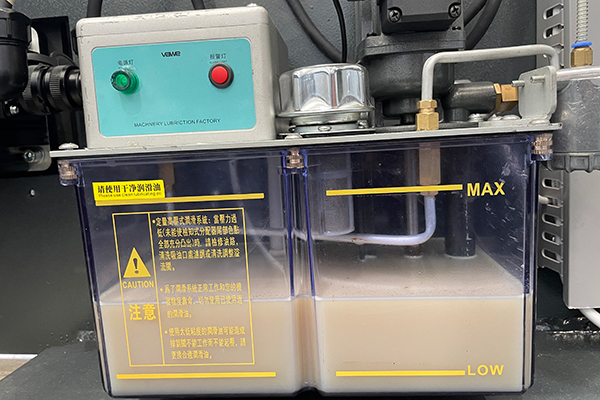

简盟卧式V型开槽机采用一体式刀架与全自动自润滑系统，刀架上下运动同步润滑，有效降低摩擦损耗并延长使用寿命；独特四刀分布设计，均匀分配切削量，减少工件变形；可选微量冷却装置，进一步延长刀具寿命、降低生产成本；通用刀具夹紧界面支持白钢刀与合金刀互换，满足多种加工需求，助力高精度、稳定生产。

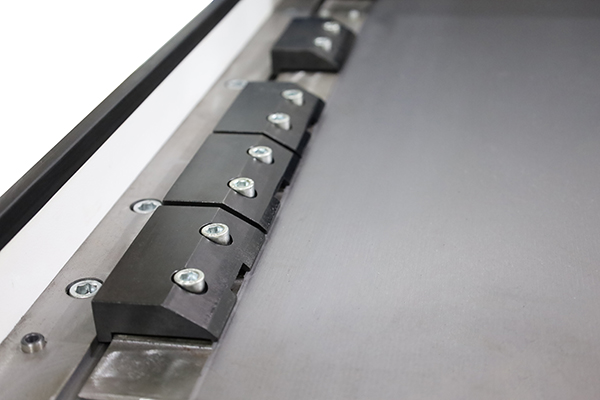

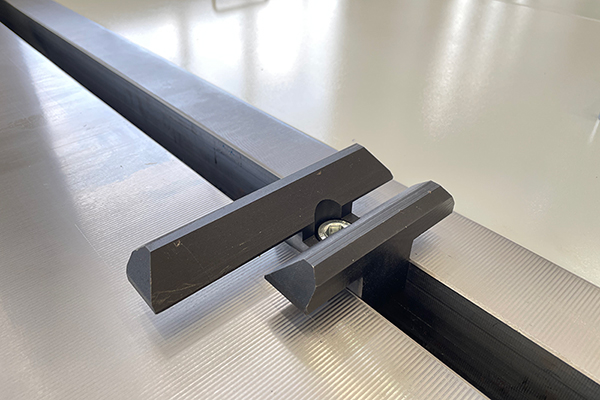

活动压脚

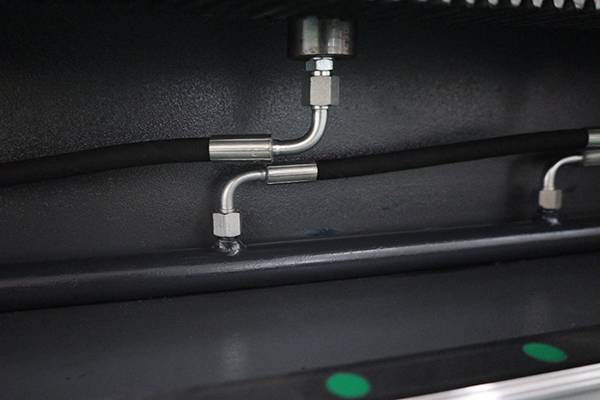

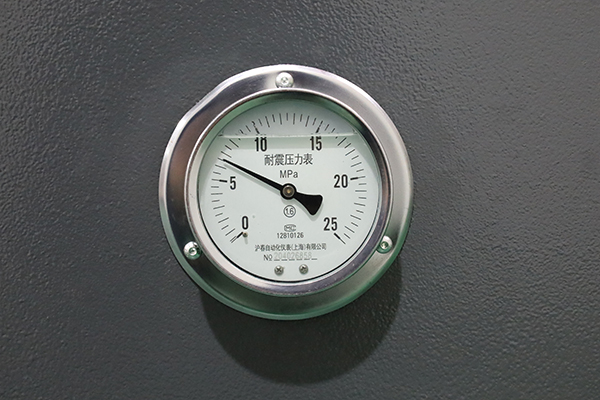

简盟卧式V型开槽机配备加长活动压脚，可在预切角工件加工时，实现更稳固的板材固定；全机采用液压均衡夹紧系统，结合高精度导向与位置测量，实现可调压料力与可靠夹紧，全方位保护板面；液压回路增设蓄能器补偿，并采用电机空载启动模式，既节约能源又稳定油温，确保持久运行。
高精度传动

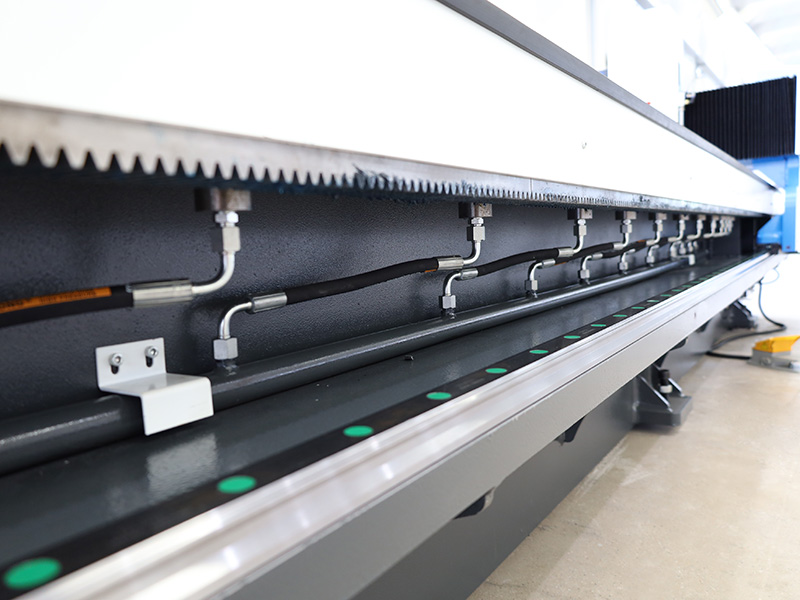

简盟卧式V型开槽机整机采用全伺服电机与驱动器搭配，高扭矩、高精度、低能耗，响应迅速；横梁传动运用研磨斜齿轮与高精度斜齿条双导轨结构，变频调速平稳，实现高速切屑进给及稳定加工，并满足多种加工需求，提升生产效率。
技术参数
| 1232 | 1240 | 1532 | 1540 | 1560 | |
| 可加工板料范围（mm） | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000 |
| 可加工板料厚度（mm） | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 |
| V型槽距边Min距离（mm） | 8（定制） | 8（定制） | 8（定制） | 8（定制） | 8（定制） |
| 台面平整度（mm） | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| 沿 X 轴平行的Max轴速（m/min） | 120 | 120 | 120 | 120 | 120 |
| 沿 Y 轴平行的Max轴速（m/min） | 60 | 60 | 60 | 60 | 60 |
| 主伺服电机功率（kW） | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| 重复定位精度（mm） | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| 外形尺寸（mm） | 5100×2000×1550 | 5900×2000×1550 | 5100×2250×1550 | 5900×2250×1550 | 7900×2250×1550 |
