产品概述
产品概述
|
|
 |

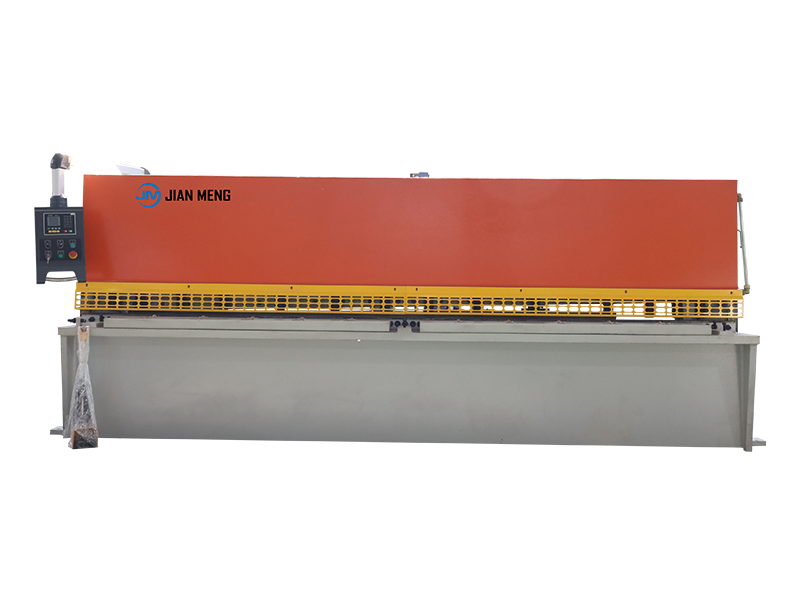

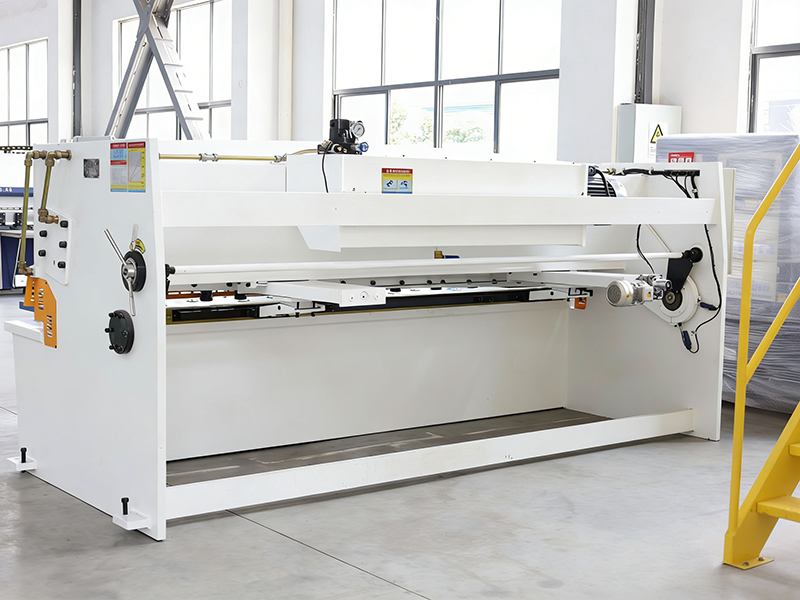

简盟QC12K 摆式剪板机采用创新技术，拥有电动前角调节功能，确保每次切割的精准度。
我们的液压摆式剪板机是当前市场的热门产品，为全长和超宽板材的切割，提供高质量且经济的解决方案。

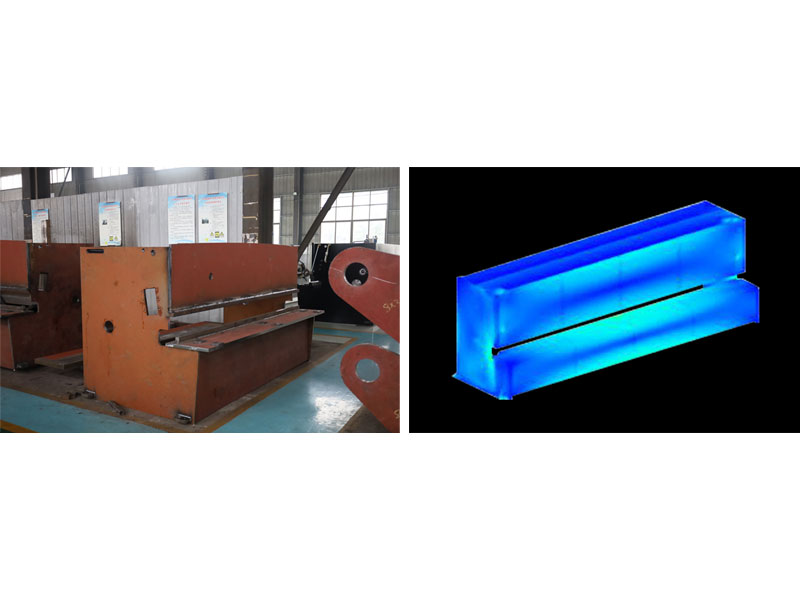

应力分析和有限元分析
CAE软件SOLIDWORKS可用于分析压弯机和激光切割机机架的线性静态结构、应力和变形。因此，对于结构复杂、载荷高度复杂的情况、瞬态建模以及上述因素的组合，FEA非常有意义。
CNC系统

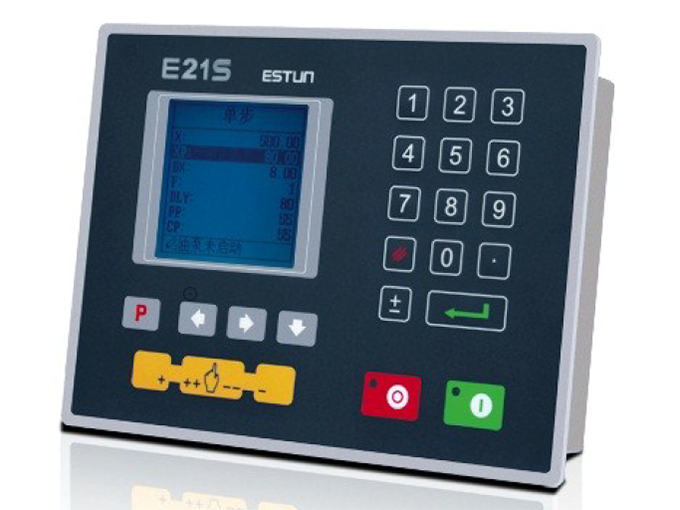

ESTUNE21S 数控系统
高清液压显示屏
控制普通电机和变频器
X轴智能定位
多步编程，40个程序，每个程序25步
内置时间继电器功能
一键功能切换
单边定位功能
一键备份、恢复参数
中文和英文
公制

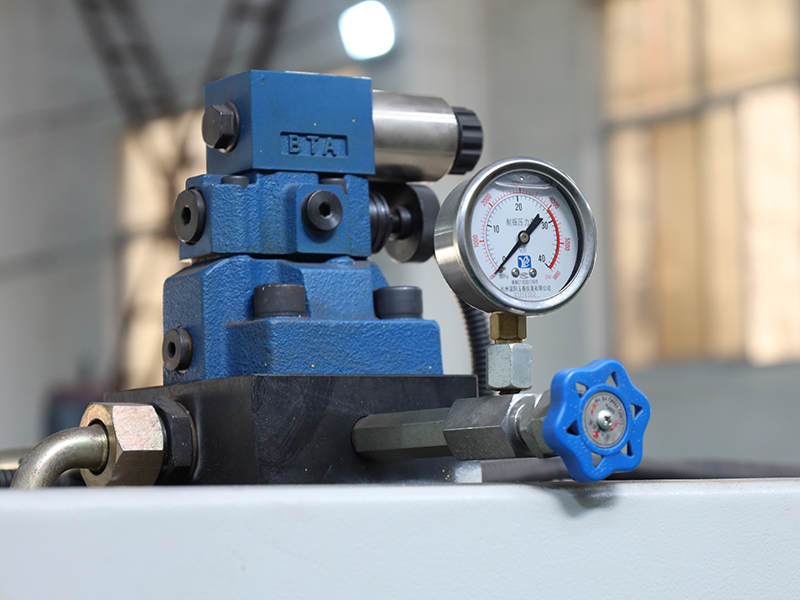

液压阀组
该机采用品牌液压阀组。
由于具有油压过载保护功能，很少发生漏油和阀门卡住的情况。
实时油压监控，保证油路畅通，设备稳定运行。

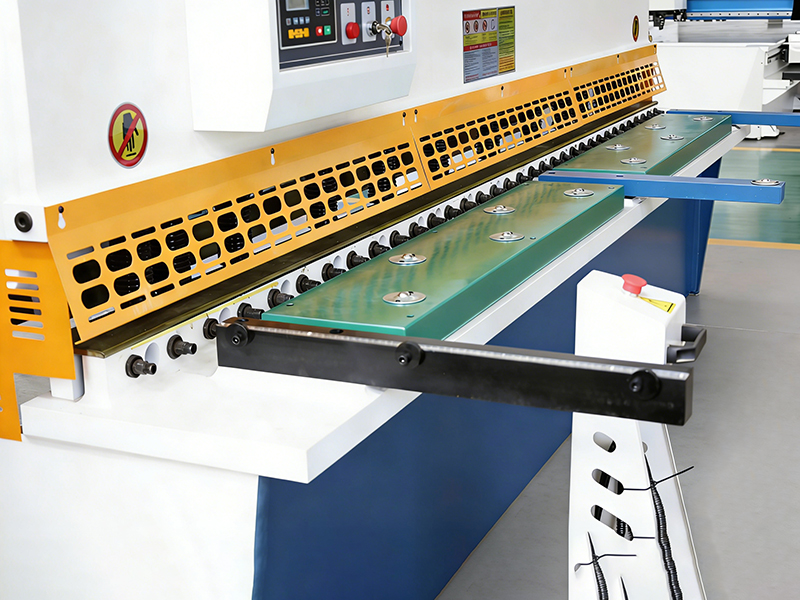

进料口
我们的进料口设计符合安全标准，确保机器安全可靠运行。
我们的机器提供Min进料高度，等于板材厚度；Max进料高度，等于板材厚度加20-25 毫米。机器还配有高度调节螺丝，方便用户轻松定制进料高度。
我们的机器配有前护栏和侧护栏，以确保操作员的安全操作。
后挡料
剪切能力重要的因素之一是后挡料的设计及其稳定性。
优良的产品、稳定性和精准的后挡料才能实现高质量的切割。
高速滚珠丝杠的后挡料系统运动也由直线导轨支撑，这有助于后挡料实现更长的寿命、更高的灵敏度并增强对任何碰撞的抵抗力。

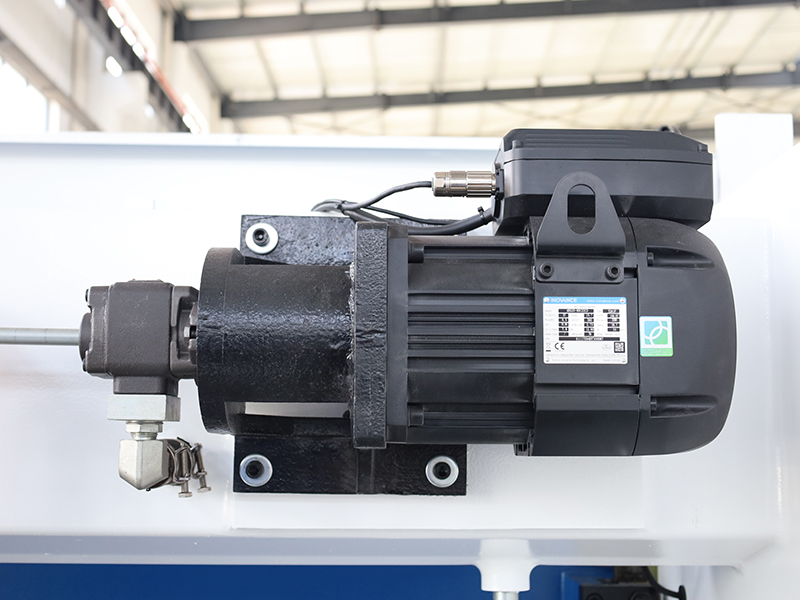

主电机
采用品牌电机，增加了机器的使用寿命，并使机器保持低噪音环境下工作。
电机的功率等级和安装尺寸均符合IEC标准，使用和维护都非常方便。
我们有能力定制机器的功率和电压，以满足客户所在地区的特定电压要求。
技术参数
|
单位 |
切割厚度 mm |
切割宽度 mm |
行程次数 min-1 |
后挡料行程 mm |
主电机功率 kW |
剪切角度 ° |
外尺寸 mm |
重量 t |
| 4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8 |
| 4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3 |
| 4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5 |
| 6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6 |
| 6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2 |
| 6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3 |
| 6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3 |
| 6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8 |
| 6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2 |
| 8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3 |
| 8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5 |
| 8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5 |
| 8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6 |
| 10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2 |
| 10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15 |
| 12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12 |
| 12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3 |
| 12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4 |
| 16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5 |
| 16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5 |
| 16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 2°30′ | 3450×2075×2515 | 15 |
| 20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19 |
| 20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24 |
| 25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8 |
选配升级
气动后支撑
保护装置
润滑装置
液压油冷却装置
常见问题解答
产品和行业常见问题
您是贸易公司还是制造商 ？
我们是一家专注于钣金加工设备的制造商，拥有丰富的钣金加工设备生产经验。
您的公司在哪里？
我司位于江苏省泰兴市，距离无锡硕放机场或者常州奔牛机场都非常近。如果您计划前来参观，我们可以安排专车接送您。
您的设备有哪些证书 ？
我们有许多发明专利和质量认证证书。
您能根据我们的具体需求，定制设计设备吗 ？
是的，我们接受 OEM 定制服务，包括外观、颜色、配置等方面的定制。但请注意，定制产品的价格可能会略高。如需详细了解，请联系我司商务团队。
您的最小起订量是多少 ？
我们接受最小起订量为一台，并可通过 OEM 定制以满足您的具体需求。
您的交货期是多长 ？
通常情况下，我们会在30天内发货。如果机器是非标定制产品，则可能需要更长时间。但此类机器的交货时间不会超过50天。
您的设备使用什么样的包装？
由于我们的设备体积较大，我们通常直接将其装入集装箱，并用钢丝固定，以防止在海运过程中损坏。为了确保机器完好无损，我们会格外小心，防止它们在船舶移动过程中撞击集装箱内部。此外，我们确保不会将任何其
您有详细和专业的安装手册吗 ？
当然。我们通常会在交付机器的同时提供各种手册、操作说明、注意事项、电路图、液压图等资料。
贵司如何提供售后服务 ？
我们提供机械工程师的远程协助，以解决机器使用过程中可能出现的小问题。这包括一对一指导，您可以选择发送文字说明或视频来帮助您解决问题。如果在保修期内需要更换任何零件，我们将免费提供。当然，您也可以
您是否能提供培训吗？
欢迎您安排相关人员来我公司进行现场学习，我们将提供专业的一对一指导。如果您不方便亲临公司，我们也可以提供远程培训和视频指导。
