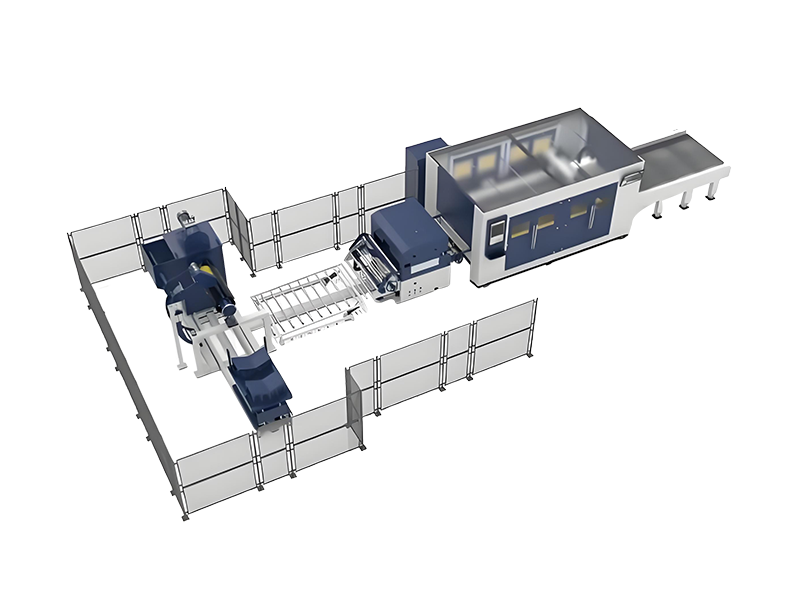

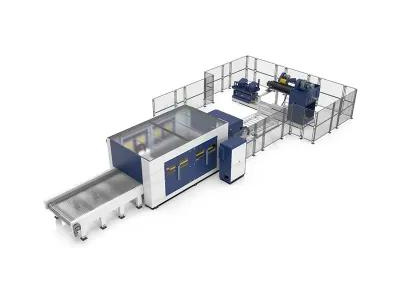

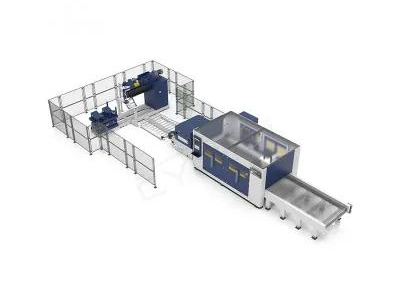

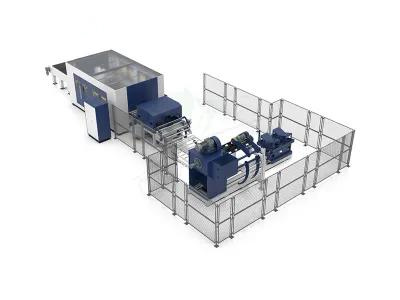

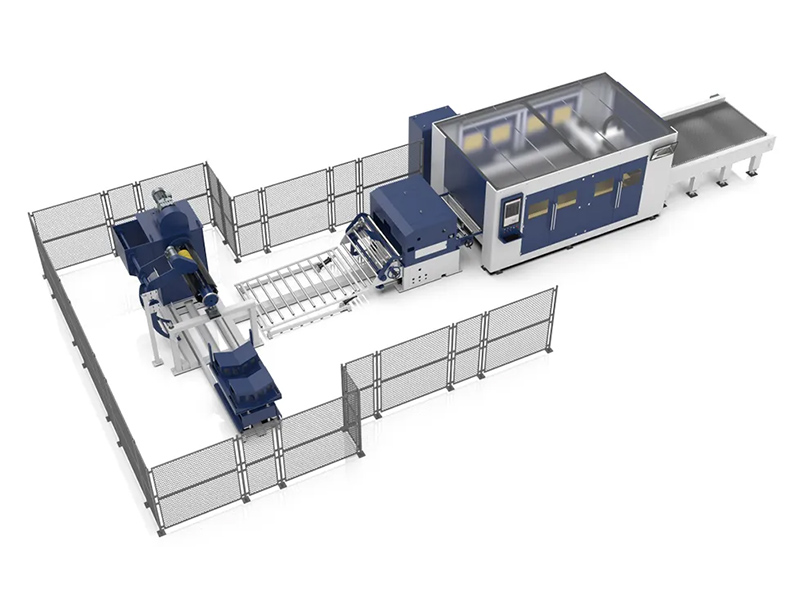

光纤激光开卷切割生产线

产品概述

该激光开卷切割生产线集开卷、送料、切割、下料四大功能于一体，打破了传统加工模式。采用自动化流水线作业，实现卷料直接激光切割，既节省了人力，又明显提高了生产效率。
JM系列激光开卷切割生产线具备开卷、送料、切割及下料四大功能，颠覆了传统加工工艺。该生产线采用自动化流水线设计，实现卷料直接激光切割，有效降低人工成本并提升生产效率。该设备适用于碳钢、不锈钢及各类厚度在3mm以下的金属卷材切割（具体规格可按客户需求定制）。机床床身采用整体焊接结构，具备较高的形位精度；传动系统配置了Techmech高刚性减速机、YYC研磨齿条齿轮以及Rexroth高精度直线导轨等优质组件，刚性强、精度高，确保设备长期稳定运行；控制系统采用FSCUT总线控制，完美融合了激光切割、机械工程、数控技术等多项技术。

自动化流水线设计

涵盖送料、开卷、整平、切割及下料的全流程自动化设计，不仅节省人力，还能实现卷料“零废料”切割方案，大幅提升板材利用率。

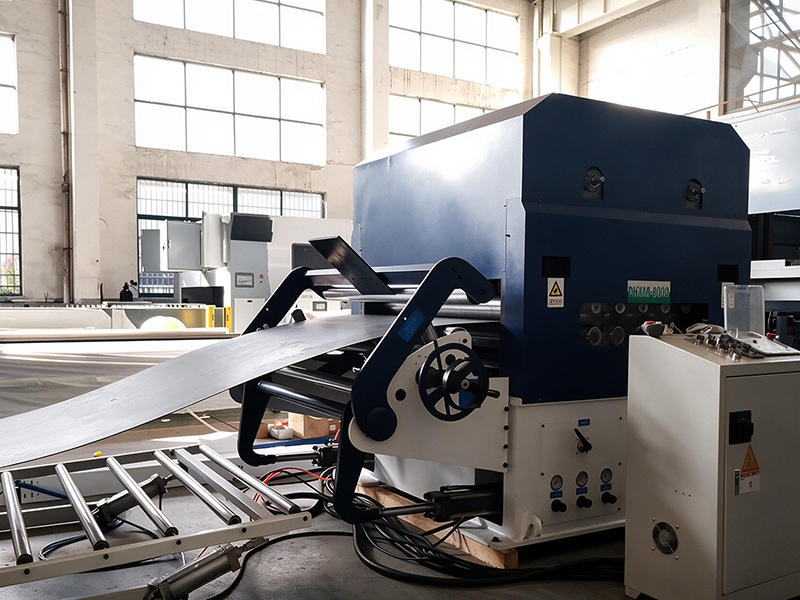

实用整平机

该设备用于卷料整平，压料辊高度可手动调节，伺服电机控制压料辊转速。压料辊采用中频处理后的空心轴承钢制造，表面硬度可达HRC60；经硬铬处理与精密研磨后，具备高硬度、优良耐磨性及整平能力与精度，整平精度高达0.01mm。

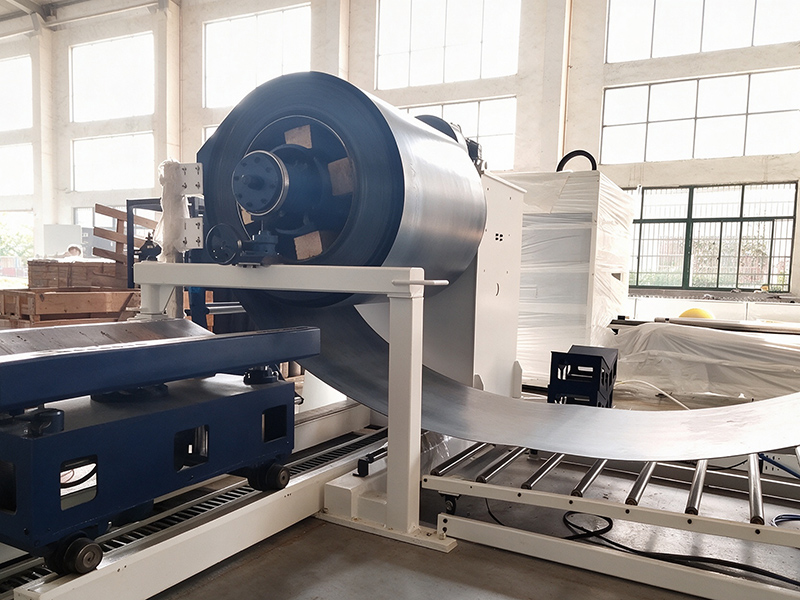

稳固重型开卷机

开卷机采用经应力退火处理的悬臂式结构，配备高承载机架及液压涨缩功能，确保运行平稳。设备支持变频调速，送料稳定，操作灵活，并配有上料小车。适用卷料宽度范围为500mm至1500mm，Max承载能力达8000kg。

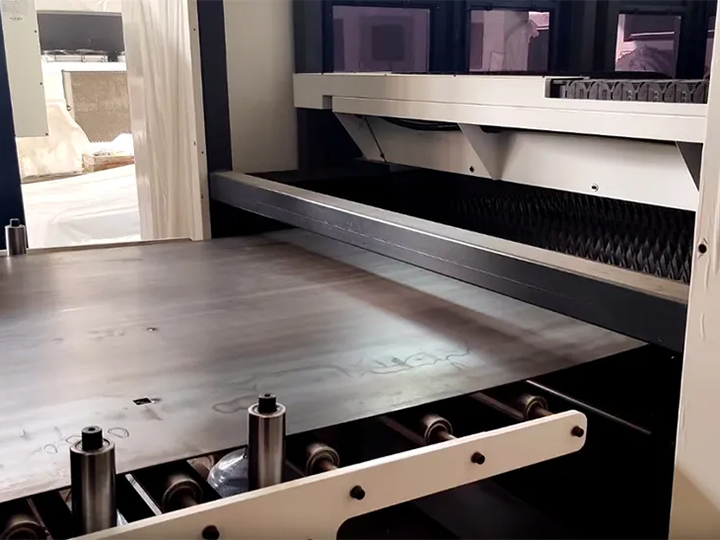

同步滚动平台

配备伺服精密送料装置及随动托辊支撑，可减少板材打滑与卷曲现象，从而提升加工质量与材料品质。输送带自动将加工完成的板材部件传送至卸料平台，实现自动化生产，助力制造商提高工作效率并降低人工成本。

激光开卷校平切割生产线特点

该设备专为卷料激光切割而设计。板材首先经由开卷校平机进行整平处理，从而实现连续、不间断的切割作业，大幅缩短了送料时间。该系统融合了激光切割、机械制造、数控（CNC）技术及其他领域的技术优势，是金属板材加工的选择。
该设备采用焊接板材结构及同步双侧齿轮齿条驱动，确保了送料精准、运行平稳以及卷料自动校平。它集开卷、送料、切割、下料四大功能于一体，彻底变革了传统加工模式。自动化流水线实现了效率高的切割作业，在降低人工成本的同时明显提升了生产力。
该设备光纤传输损耗极低，摆脱了传统光学系统的限制，能够进行大规模加工。其维护成本低廉——无需激光工作气体，也无需反射镜片——从而降低了长期维护费用。配套软件操作简便，可轻松处理各种图形与字符。此外，设备配备效率高的烟尘净化系统，有助于节能减排与环境保护。

应用领域

该卷料校平激光切割机较广的应用于：

汽车零部件及结构件

家电面板及内部组件

电气柜、机架及外壳

金属家具及货架系统

建筑及装饰面板

该设备能有效优化各行业的生产能力与生产规划。

技术参数

项目	数值
机型项目・配置参数	NCMB-3000
材料宽度（mm）	300～3000
材料厚度（mm）	0.8～2.0
送料速度（m/min）	0~24（可调）
送料方向	左进右出 / 右进左出
气压（kg/c㎡）	5 kg/c㎡
移动速度（m/min）	3（通过节流阀调节移动速度）
承载能力（kg）	5000
上升行程（mm）	300
Max物料重量（kg）	5000
卷材内径（mm）	Φ 470~ Φ 530（适配 Φ508）
外径（mm）	Φ1200
